Windows Presentation Foundation - Shapes Teil 2

Eine weitere Klasse aus der Familie der Shapes ist die Polyline. Mit einer Polyline können Sie eine oder mehrere auf einander folgende Geraden zeichnen. Die Koordinaten (Points) werden dabei paarweise als logische Einheiten im Fenster oder Canvas angegeben. Ein Point ist dabei immer ein Paar von X und Y Koordinaten, die durch ein Leerzeichen getrennt sind. Außerdem hat Polyline die Eigenschaften Stroke für die Linienfarbe und StrokeThickness für die Linienstärke.

<Polyline Stroke="Blue" StrokeThickness="2" Points="0 0, 50 50, 75 25, 100 100“></Polyline>

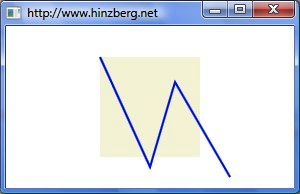

Obwohl eine Polyline auch in einem Canvas deklariert werden kann, beschränkt dieser die Line nicht. Es ist ohne Probleme möglich über den Canvasbereich hinaus zu zeichnen.

<Canvas Background="Beige" Height="100" Width="100">

   <Polyline Stroke="Blue" StrokeThickness="2" Points="0 0, 50 110, 75 25, 130 120"></Polyline>

</Canvas>

Sollte eine Polyline aus besonders vielen Punkte bestehen, ist es möglich diese auch auf anderem Wege zu deklarieren.
Diese Schreibweise erhöht die Lesbarkeit erheblich.

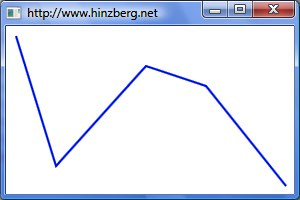

<Polyline Stroke="Blue" StrokeThickness="2">

<Polyline.Points>

   <Point X="10" Y="10"></Point>

   <Point X="50" Y="140"></Point>

   <Point X="140" Y="40"></Point>

   <Point X="200" Y="60"></Point>

   <Point X="280" Y="160"></Point>

</Polyline.Points>

</Polyline>

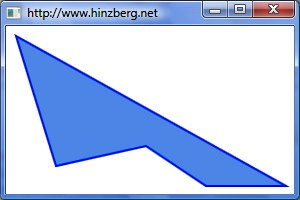

Ein Polygon unterscheidet sich nur wenig von einer Polyline. Der größte Unterschied ist, dass ein Polygon automatisch eine Line hinzufügt, mit der Anfangs- und Endpunkt verbunden werden. So entsteht ein umschlossener Bereich, der auch gefüllt werden kann.

<Polygon Stroke="Blue" StrokeThickness="2" Fill="CornflowerBlue">

<Polygon.Points>

   <Point X="10" Y="10"></Point>

   <Point X="50" Y="140"></Point>

   <Point X="140" Y="120"></Point>

   <Point X="200" Y="160"></Point>

   <Point X="280" Y="160"></Point>

   </Polygon.Points>

</Polygon>

Geschrieben am: 18.03.2007
Technologien: C#, WPF, Windows, .NET
